微喷带不同结构参数的出流特性研究

doi:10.11924/j.issn.1000-6850.casb2020-0075

中国农学通报 ›› 2021, Vol. 37 ›› Issue (17): 112-119.doi: 10.11924/j.issn.1000-6850.casb2020-0075

所属专题：农业工程

• 工程·机械·水利·装备 • 上一篇下一篇

微喷带不同结构参数的出流特性研究

张明智¹^,²^,³(), 路振广¹^,²^,³(), 尹卿芳⁴, 李元⁵, 邱新强¹^,²^,³, 杨浩晨¹^,²^,³, 张玉顺¹^,²^,³, 尹玉清¹^,²^,³

¹河南省水利科学研究院,郑州 450000
²河南省节水灌溉工程技术研究中心,郑州 450000
³河南省灌溉试验中心站,郑州 450000
⁴北京京水建设集团有限公司,北京 100038
⁵陕西师范大学西北国土资源中心,西安 710048

收稿日期:2020-05-08 修回日期:2020-10-12 出版日期:2021-06-15 发布日期:2021-06-29
通讯作者: 路振广
作者简介:张明智,男,1989年出生,博士,主要从事节水灌溉新技术研究。通信地址：450000 河南省郑州市金水区纬五路39号河南省水利科学研究院,E-mail：mingzhiz@yeah.net。
基金资助:
国家自然科学基金青年科学基金项目“土壤气体调控对土壤有机碳周转的影响及其驱动机制”(41807041);河南省水利科技攻关计划项目“井灌区农业灌溉用水限额研究及应用”(GG201931);“河南省主要蔬菜需水量特征及其作物系数分析”(GG202043);广东省自然科学基金“土壤气体成分对土壤有机碳组分的影响及其驱动机制”(2018A0303130149);西安市科技计划项目“加气灌溉加速土壤养分循环机理研究及其技术开发与示范”(20193052YF040NS040);广州市科技计划项目“南亚热带森林土壤有机碳周转过程中土壤气体的调控作用及驱动机制”(20181002SF0530)

Study on the Flow Characteristics of Micro-sprinkler Hose with Different Structural Parameters

Zhang Mingzhi¹^,²^,³(), Lu Zhenguang¹^,²^,³(), Yin Qingfang⁴, Li Yuan⁵, Qiu Xinqiang¹^,²^,³, Yang Haochen¹^,²^,³, Zhang Yushun¹^,²^,³, Yin Yuqing¹^,²^,³

¹Henan Provincial Water Conservancy Research Institute, Zhengzhou 450000
²Center of Efficient Irrigation Engineering and Technology Research of Henan Province, Zhengzhou 450000
³Central Irrigation Experimental Station of Henan, Zhengzhou 450000
⁴Jingshui Construction Group, Beijing 100038
⁵Shaanxi Normal University Northwest Land and Resources Research Center, Xi'an 710048

Received:2020-05-08 Revised:2020-10-12 Online:2021-06-15 Published:2021-06-29
Contact: Lu Zhenguang

摘要/Abstract

摘要：

微喷带作为一种高效节水灌溉技术,在冬小麦、夏玉米已广泛应用,为探明影响微喷带单组流量的主要结构参数。本试验采用完全随机试验探究微喷带下单组微孔不同微孔数量（X₁,1、2、3、5孔）、微孔夹角(X₂,0、30、60、90o)与微孔间距(X₃,0.2、0.4、0.8、1.2 cm)对微喷带单组流量(Q)的影响。微孔数量对单组流量的影响起主导作用,其次微孔夹角,微孔间距最小。微孔数量由1孔增加至5孔时,湿润面积、湿润率、流量、灌水强度峰值增加89.11%、13.73%、339.38%、25.06%。随微孔间距与夹角的增加,湿润面积与单组流量呈先增加后降低趋势;湿润率呈减小趋势;灌水强度峰值无显著性变化规律。多元线性回归方程为Q=22071.74 X₁+11247.09 X₂-7.34 X₃-34430.54,该模型可解释单组流量的程度在80.00%以上,可用实现对单组流量的预估。本研究可为微喷带参数设计提供理论参考。

关键词: 微喷带, 水量分布, 单组流量, 多元线性回归分析

Abstract:

Micro-sprinkler hose, as a high-efficiency and water-saving irrigation technology, has been widely used in winter wheat and summer maize production, this paper aims to find out the main structural parameters that affect the single group flow of micro-sprinkler hose. A completely randomized experiment was conducted to study the effects of different number of micropores (X₁, 1, 2, 3, 5), angle for micropores (X₂, 0, 30, 60, 90o) and spacing between of micropores (X₃, 0.2, 0.4, 0.8, 1.2cm) on the flow (Q) of the micro-sprinkler hose. The results showed that the number of micropores played a leading role in influencing the single group flow, followed by the angle of micropores, and the spacing between of micropores had the smallest influence. When the number of micropores was increased from 1 to 5 micropores, the peak value of wetting area, wetting rate, flow and irrigation intensity were increased by 89.11%, 13.73%, 339.38% and 25.06%, respectively. With the spacing increase between the micropores and angle for micropores, the wetting area and single group flow increased at first and then decreased, the wetting rate showed a decreasing trend, and the peak irrigation intensity did not change significantly. The multiple linear regression equation was Q=22071.74 X₁+11247.09 X₂-7.34 X₃-34430.54. The model can explain more than 80.00% of the single group flow, and can be used to predict the single group flow. This study can provide theoretical reference for the parameter design of micro-sprinkler hose.

Key words: micro-sprinkler hose, water distribution, single group flow, multiple linear regression analysis

中图分类号:

S275.5

张明智, 路振广, 尹卿芳, 李元, 邱新强, 杨浩晨, 张玉顺, 尹玉清. 微喷带不同结构参数的出流特性研究[J]. 中国农学通报, 2021, 37(17): 112-119.

Zhang Mingzhi, Lu Zhenguang, Yin Qingfang, Li Yuan, Qiu Xinqiang, Yang Haochen, Zhang Yushun, Yin Yuqing. Study on the Flow Characteristics of Micro-sprinkler Hose with Different Structural Parameters[J]. Chinese Agricultural Science Bulletin, 2021, 37(17): 112-119.

图/表 10

参考文献 22

[23]	严煦世, 范瑾初. 给水工程(第三版)[M]. 北京: 中国建筑工业出版社, 1995.
[24]	唐朝春, 孙亮, 冯巍, 等. 多孔配水管孔口出流量变化实验研究[J]. 南方冶金学院学报, 2004(2):54-57.
[25]	苟万里, 杨路华, 邸志刚, 等. 薄壁微喷带沿程水头损失试验研究[J]. 灌溉排水学报, 2019,38(5):79-83.
[26]	郑迎春, 杨路华, 翟宁, 等. 喷孔为节点式微喷带的水力特性初步研究[J]. 河北农业大学学报, 2009,32(2):106-110.
[27]	伍钦, 蔡梅琳, 曾朝霞, 等. 等直径流量分配管的计算[J]. 华南理工大学学报:自然科学版, 2000(7):94-98.
[28]	吴西杰, 祁晓暄, 郭梦玥, 等. 微喷带流态试验研究[J]. 南方农机, 2019,50(17):30,33.
[29]	周斌, 封俊, 张学军, 等. 微喷带单孔喷水量分布的基本特征研究[J]. 农业工程学报, 2003,19(4):101-103.
[30]	窦超银, 孟维忠, 张立坤, 等. 布孔方式对微喷带灌溉均匀度的影响[J]. 灌溉排水学报. 2015,34(12):42-46.
[1]	邸志刚, 杨路华, 苟万里, 等. 薄壁微喷带喷洒宽度模型构建[J]. 农业工程学报, 2019,35(17):28-34.
[2]	Zhang H, Liu H, Wang S, et al. Variations in growth, water consumption and economic benefit of transplanted cotton after winter wheat harvest subjected to different irrigation methods[J]. Scientific reports. 2019,9(1):14911-14972. doi: 10.1038/s41598-019-51212-x URL
[3]	张鹏娟, 杨利利, 霍杰, 等. 水沙变化过程冲淤转变双临界现象的模拟研究[J]. 宁夏大学学报:自然科学版, 2013(1):31-34.
[4]	吕丽华, 董志强, 李谦, 等. 微喷灌模式冬小麦产量形成及水分利用特性研究[J]. 麦类作物学报, 2020(2):1-10.
[5]	徐茹, 王文娥, 胡笑涛. 微喷带单孔水量分布影响因素试验研究[J]. 排灌机械工程学报, 2019: 1-8.
[6]	王冰心, 赵俊晔, 石玉, 等. 不同带长微喷带灌溉对麦田土壤水分分布和干物质积累及籽粒产量的影响[J]. 应用生态学报, 2018,29(11):3625-3633.
[7]	Li J, Xu X, Lin G, et al. Micro-irrigation improves grain yield and resource use efficiency by co-locating the roots and N-fertilizer distribution of winter wheat in the North China Plain[J]. Science of The Total Environment. 2018,643:367-377. doi: 10.1016/j.scitotenv.2018.06.157 URL
[8]	Fletcher E, Morgan K T, Qureshi J A, et al. Imidacloprid soil movement under micro-sprinkler irrigation and soil-drench applications to control Asian citrus psyllid (ACP) and citrus leafminer (CLM)[J]. PLOS ONE. 2018,13(3):e192668.
[9]	Baram S, Dabach S, Jerszurki D, et al. Upscaling point measurements of N₂O emissions into the orchard scale under drip and micro-sprinkler irrigation[J]. Agriculture, Ecosystems & Environment, 2018,265:103-111. doi: 10.1016/j.agee.2018.05.022 URL
[10]	满建国, 王东, 张永丽, 等. 不同喷射角微喷带灌溉对土壤水分布与冬小麦耗水特性及产量的影响[J]. 中国农业科学, 2013(24):5098-5112.
[11]	许金金, 张治平, 刘浩, 等. 长度和水压对微喷带沿程水肥均匀性的影响[J]. 灌溉排水学报, 2015(10):30-36.
[12]	张学军, 吴政文, 丁小明, 等. 微喷带水量分布特性试验分析[J]. 农业工程学报, 2009(4):66-69.
[13]	王建军, 杨筠晴, 蔡九茂, 等. 工作压力及喷射角度对微喷带单孔喷水特性影响的试验研究[J]. 节水灌溉, 2018(3):35-38.
[14]	于国丰, 窦超银, 张羽. 压片式微喷带单孔水量分布特性试验研究[J]. 灌溉排水学报, 2012(4):79-82.
[15]	李维雨, 胡环, 宓永宁. Φ40压片式微喷带单孔水量分布特性试验研究[J]. 中国农村水利水电, 2015(9):86-89.
[16]	Mana J, Junshengyu, Whitec P, et al. Effects of supplemental irrigation with micro-sprinkling hoses on water distribution in soil and grain yield of winter wheat[J]. Field Crops Research. 2014,161(2014):26-37. doi: 10.1016/j.fcr.2014.02.001 URL
[17]	Man J, Wang D, White P J. Photosynjournal and Drymass Production of Winter Wheat in Response to Micro-Sprinkling Irrigation[J]. Agronomy Journal, 2017,109(2):549-561. doi: 10.2134/agronj2016.05.0301 URL
[18]	徐茹, 王文娥, 胡笑涛. 水肥一体微喷带沿程压力及肥液浓度分布规律试验研究[J]. 节水灌溉, 2019(09):1-5.
[19]	王一博, 李道西, 杜微, 等. 低水头微喷带喷洒均匀度试验研究[J]. 人民黄河, 2018,40(7):146-149.
[20]	张以升, 朱德兰, 张林, 等. 折射式喷头喷灌强度及能量空间变化规律研究[J]. 农业机械学报, 2015,46(7):85-90.
[21]	王平. 滴灌湿润比对土壤水分分布及玉米生长生理指标影响研究[D]. 杨凌:西北农林科技大学, 2016.
[22]	孙红梅. 微喷带水量分布特性及试验分析[J]. 河南水利与南水北调, 2018,47(10):17-18.

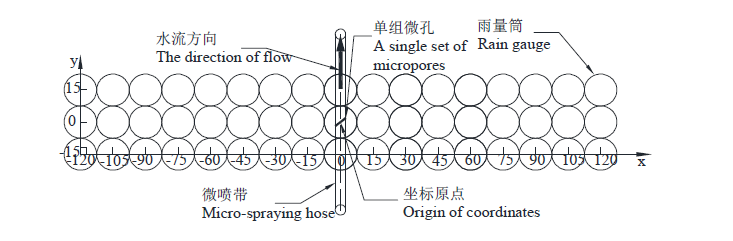

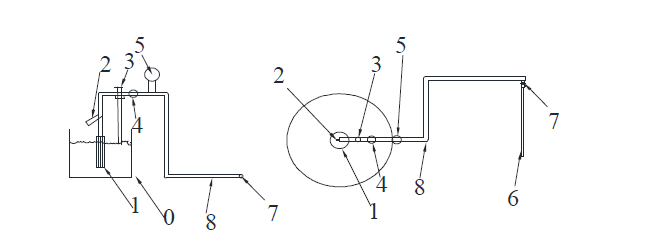

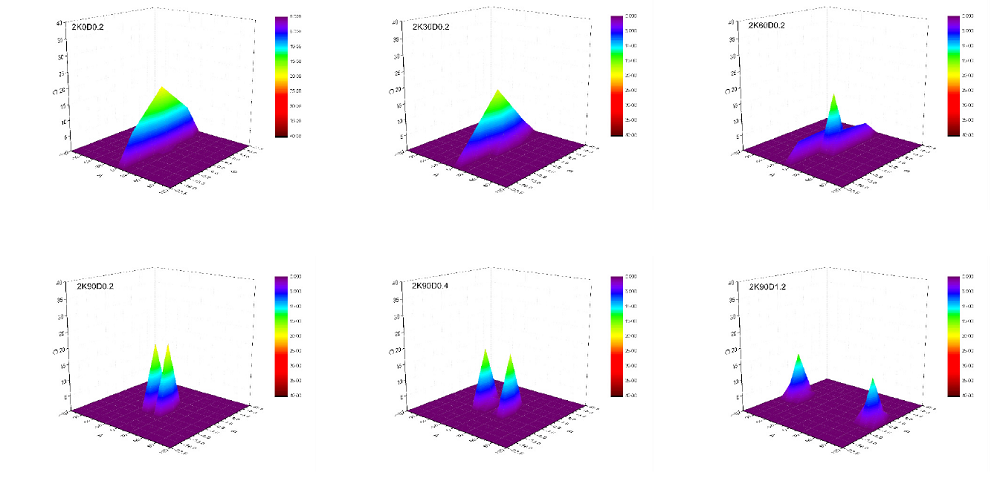

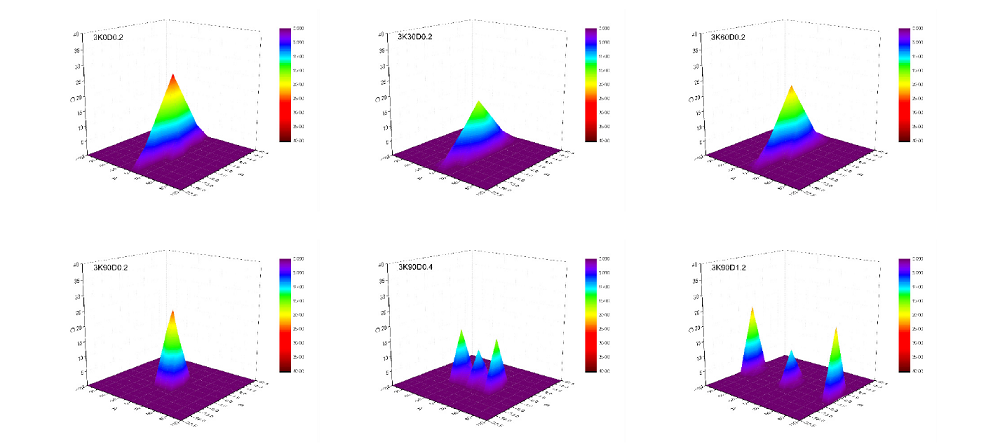

处理	面积/cm²		湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)	处理	面积/cm²		湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)
处理	湿润	干燥	湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)	处理	湿润	干燥	湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)

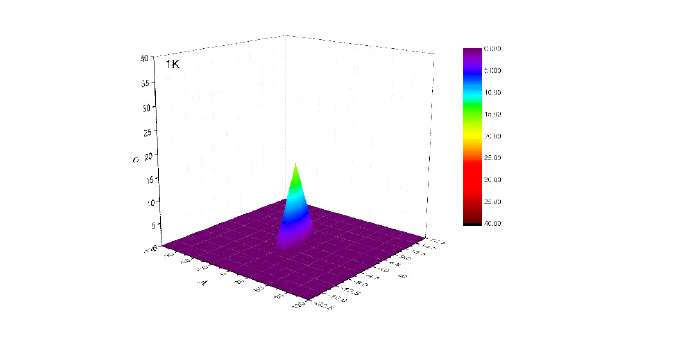

1K	2126.25	4961.25	30.00	3817.35	17.62	3K60D0.2	4945.50	1417.50	77.72	28209.25	23.17
2K0D0.2	3532.50	2835.00	55.48	14862.13	20.14	3K60D0.4	4945.50	7087.50	41.10	30071.48	18.15
2K0D0.4	3532.50	2835.00	55.48	14851.55	14.84	3K60D0.8	5652.00	19845.00	22.17	34636.94	17.07
2K0D0.8	6358.50	0.00	100.00	27138.98	15.03	3K60D1.2	6358.50	24097.50	20.88	40413.61	18.81
2K0D1.2	6358.50	0.00	100.00	27325.30	14.19	3K90D0.2	3532.50	7087.50	33.26	21292.76	25.23
2K30D0.2	4945.50	1417.50	77.72	20317.70	18.97	3K90D0.4	4945.50	9922.50	33.26	31448.26	17.20
2K30D0.4	4945.50	1417.50	77.72	21001.80	19.37	3K90D0.8	4945.50	22680.00	17.90	32330.61	16.94
2K30D0.8	5652.00	4961.25	53.25	24059.67	15.50	3K90D1.2	6358.50	29767.50	17.60	41636.35	23.34
2K30D1.2	2826.00	12048.75	19.00	12150.33	20.21	5K0D0.2	6358.50	0.00	100.00	60107.94	32.43
2K60D0.2	3532.50	2835.00	55.48	14321.19	17.83	5K0D0.4	6358.50	0.00	100.00	62433.61	36.57
2K60D0.4	6358.50	4252.50	59.92	27311.38	19.30	5K0D0.8	6358.50	0.00	100.00	63007.65	33.85
2K60D0.8	5652.00	9213.75	38.02	24481.83	15.78	5K0D1.2	6358.50	0.00	100.00	63727.51	28.89
2K60D1.2	5652.00	21971.25	20.46	24869.11	19.71	5K30D0.2	9184.50	1417.50	86.63	89327.47	20.24
2K90D0.2	2119.50	4252.50	33.26	9122.38	21.52	5K30D0.4	10597.50	4252.50	71.36	104150.12	19.45
2K90D0.4	2826.00	7796.25	26.60	12291.86	18.73	5K30D0.8	10597.50	21262.50	33.26	107309.27	16.31
2K90D0.8	2826.00	12048.75	19.00	12462.12	16.12	5K30D1.2	10597.50	25515.00	29.35	107855.90	15.68
2K90D1.2	4239.00	27641.25	13.30	19812.60	14.94	5K60D0.2	7771.50	2835.00	73.27	76333.15	17.85
3K0D0.2	3532.50	2835.00	55.48	18768.35	26.89	5K60D0.4	12717.00	14175.00	47.29	127523.11	16.45
3K0D0.4	6358.50	0.00	100.00	36651.65	20.07	5K60D0.8	9184.50	26932.50	25.43	92409.62	17.53
3K0D0.8	6358.50	0.00	100.00	38186.00	16.44	5K60D1.2	10597.50	21262.50	33.26	105321.46	19.31
3K0D1.2	6358.50	0.00	100.00	39256.66	14.68	5K90D0.2	4945.50	9922.50	33.26	49896.28	20.97
3K30D0.2	6358.50	0.00	100.00	35337.66	18.05	5K90D0.4	7771.50	15592.50	33.26	78586.98	19.26
3K30D0.4	6358.50	4252.50	59.92	37601.05	18.85	5K90D0.8	7771.50	24097.50	24.39	78924.30	16.57
3K30D0.8	7771.50	11340.00	40.66	47464.63	18.35	5K90D1.2	7771.50	24097.50	24.39	79265.70	21.49
3K30D1.2	7771.50	15592.50	33.26	48004.83	17.14

处理	面积/cm²		湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)	处理	面积/cm²		湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)
处理	湿润	干燥	湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)	处理	湿润	干燥	湿润率/ %	单组流量/(mL/h)	灌水强度峰值/(mm/h)
1K	2126.25	4961.25	30.00	3817.35	17.62	3K60D0.2	4945.50	1417.50	77.72	28209.25	23.17
2K0D0.2	3532.50	2835.00	55.48	14862.13	20.14	3K60D0.4	4945.50	7087.50	41.10	30071.48	18.15
2K0D0.4	3532.50	2835.00	55.48	14851.55	14.84	3K60D0.8	5652.00	19845.00	22.17	34636.94	17.07
2K0D0.8	6358.50	0.00	100.00	27138.98	15.03	3K60D1.2	6358.50	24097.50	20.88	40413.61	18.81
2K0D1.2	6358.50	0.00	100.00	27325.30	14.19	3K90D0.2	3532.50	7087.50	33.26	21292.76	25.23
2K30D0.2	4945.50	1417.50	77.72	20317.70	18.97	3K90D0.4	4945.50	9922.50	33.26	31448.26	17.20
2K30D0.4	4945.50	1417.50	77.72	21001.80	19.37	3K90D0.8	4945.50	22680.00	17.90	32330.61	16.94
2K30D0.8	5652.00	4961.25	53.25	24059.67	15.50	3K90D1.2	6358.50	29767.50	17.60	41636.35	23.34
2K30D1.2	2826.00	12048.75	19.00	12150.33	20.21	5K0D0.2	6358.50	0.00	100.00	60107.94	32.43
2K60D0.2	3532.50	2835.00	55.48	14321.19	17.83	5K0D0.4	6358.50	0.00	100.00	62433.61	36.57
2K60D0.4	6358.50	4252.50	59.92	27311.38	19.30	5K0D0.8	6358.50	0.00	100.00	63007.65	33.85
2K60D0.8	5652.00	9213.75	38.02	24481.83	15.78	5K0D1.2	6358.50	0.00	100.00	63727.51	28.89
2K60D1.2	5652.00	21971.25	20.46	24869.11	19.71	5K30D0.2	9184.50	1417.50	86.63	89327.47	20.24
2K90D0.2	2119.50	4252.50	33.26	9122.38	21.52	5K30D0.4	10597.50	4252.50	71.36	104150.12	19.45
2K90D0.4	2826.00	7796.25	26.60	12291.86	18.73	5K30D0.8	10597.50	21262.50	33.26	107309.27	16.31
2K90D0.8	2826.00	12048.75	19.00	12462.12	16.12	5K30D1.2	10597.50	25515.00	29.35	107855.90	15.68
2K90D1.2	4239.00	27641.25	13.30	19812.60	14.94	5K60D0.2	7771.50	2835.00	73.27	76333.15	17.85
3K0D0.2	3532.50	2835.00	55.48	18768.35	26.89	5K60D0.4	12717.00	14175.00	47.29	127523.11	16.45
3K0D0.4	6358.50	0.00	100.00	36651.65	20.07	5K60D0.8	9184.50	26932.50	25.43	92409.62	17.53
3K0D0.8	6358.50	0.00	100.00	38186.00	16.44	5K60D1.2	10597.50	21262.50	33.26	105321.46	19.31
3K0D1.2	6358.50	0.00	100.00	39256.66	14.68	5K90D0.2	4945.50	9922.50	33.26	49896.28	20.97
3K30D0.2	6358.50	0.00	100.00	35337.66	18.05	5K90D0.4	7771.50	15592.50	33.26	78586.98	19.26
3K30D0.4	6358.50	4252.50	59.92	37601.05	18.85	5K90D0.8	7771.50	24097.50	24.39	78924.30	16.57
3K30D0.8	7771.50	11340.00	40.66	47464.63	18.35	5K90D1.2	7771.50	24097.50	24.39	79265.70	21.49
3K30D1.2	7771.50	15592.50	33.26	48004.83	17.14

模型	非标准化系数		标准化系数	T	显著性	与流量person系数
模型	B	标准误	Beta	T	显著性	与流量person系数
常数	-34430.54	7033.80		-4.90	0.00
微孔数量(X₁)	22071.74	1575.87	0.90	14.01	0.00	0.898**
微孔间距(X₂)	11247.09	5117.60	0.14	2.20	0.03	-0.008ns
微孔夹角(X₃)	-7.34	58.60	-0.01	-0.13	0.90	0.140ns

模型	非标准化系数		标准化系数	T	显著性	与流量person系数
模型	B	标准误	Beta	T	显著性	与流量person系数
常数	-34430.54	7033.80		-4.90	0.00
微孔数量(X₁)	22071.74	1575.87	0.90	14.01	0.00	0.898**
微孔间距(X₂)	11247.09	5117.60	0.14	2.20	0.03	-0.008ns
微孔夹角(X₃)	-7.34	58.60	-0.01	-0.13	0.90	0.140ns

微喷带不同结构参数的出流特性研究

Study on the Flow Characteristics of Micro-sprinkler Hose with Different Structural Parameters

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 22

相关文章 2

编辑推荐

Metrics

本文评价

关于本刊

作者中心

审者中心

在线期刊

联系我们

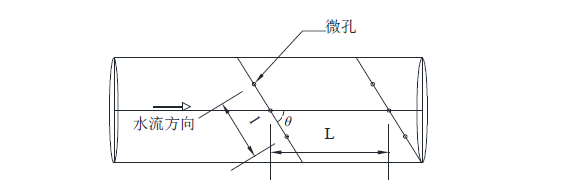

序号	处理	因素			序号	处理	因素
序号	处理	微孔数量	微孔夹角	微孔间距	序号	处理	微孔数量	微孔夹角	微孔间距
1	1K	1	-	-	26	3K60D0.2	3	60	0.2
2	2K0D0.2	2	0	0.2	27	3K60D0.4	3	60	0.4
3	2K0D0.4	2	0	0.4	28	3K60D0.8	3	60	0.8
4	2K0D0.8	2	0	0.8	29	3K60D1.2	3	60	1.2
5	2K0D1.2	2	0	1.2	30	3K90D0.2	3	90	0.2
6	2K30D0.2	2	30	0.2	31	3K90D0.4	3	90	0.4
7	2K30D0.4	2	30	0.4	32	3K90D0.8	3	90	0.8
8	2K30D0.8	2	30	0.8	33	3K90D1.2	3	90	1.2
9	2K30D1.2	2	30	1.2	34	5K0D0.2	5	0	0.2
10	2K60D0.2	2	60	0.2	35	5K0D0.4	5	0	0.4
11	2K60D0.4	2	60	0.4	36	5K0D0.8	5	0	0.8
12	2K60D0.8	2	60	0.8	37	5K0D1.2	5	0	1.2
13	2K60D1.2	2	60	1.2	38	5K30D0.2	5	30	0.2
序号	处理	因素			序号	处理	因素
序号	处理	微孔数量	微孔夹角	微孔间距	序号	处理	微孔数量	微孔夹角	微孔间距
14	2K90D0.2	2	90	0.2	39	5K30D0.4	5	30	0.4
15	2K90D0.4	2	90	0.4	40	5K30D0.8	5	30	0.8
16	2K90D0.8	2	90	0.8	41	5K30D1.2	5	30	1.2
17	2K90D1.2	2	90	1.2	42	5K60D0.2	5	60	0.2
18	3K0D0.2	3	0	0.2	43	5K60D0.4	5	60	0.4
19	3K0D0.4	3	0	0.4	44	5K60D0.8	5	60	0.8
20	3K0D0.8	3	0	0.8	45	5K60D1.2	5	60	1.2
21	3K0D1.2	3	0	1.2	46	5K90D0.2	5	90	0.2
22	3K30D0.2	3	30	0.2	47	5K90D0.4	5	90	0.4
23	3K30D0.4	3	30	0.4	48	5K90D0.8	5	90	0.8
24	3K30D0.8	3	30	0.8	49	5K90D1.2	5	90	1.2
25	3K30D1.2	3	30	1.2
