民勤荒漠植物非称量蒸渗仪试验系统研发与应用

doi:10.11924/j.issn.1000-6850.casb20191000752

中国农学通报 ›› 2020, Vol. 36 ›› Issue (32): 123-129.doi: 10.11924/j.issn.1000-6850.casb20191000752

• 工程·机械·水利·装备 • 上一篇下一篇

民勤荒漠植物非称量蒸渗仪试验系统研发与应用

张锦春¹^,²^,³(), 徐先英¹^,², 纪永福¹^,³, 杨自辉¹^,³, 郭树江¹^,³, 柴成武¹^,³, 闫沛迎¹^,³, 段晓峰¹^,³, 赵艳丽²^,³, 孙学兵³, 王中文³

¹甘肃民勤荒漠草地生态系统国家野外科学观测研究站,甘肃民勤 733300
²甘肃省荒漠化与风沙灾害防治国家重点实验室,甘肃武威 733000
³甘肃省治沙研究所,兰州 730070

收稿日期:2019-10-22 修回日期:2019-12-31 出版日期:2020-11-15 发布日期:2020-11-19
作者简介:张锦春,男,1969年出生,甘肃庆阳人,研究员,博士,研究方向:荒漠化防治。通信地址:730070 甘肃省兰州市安宁区北滨河西路390号,Tel:0931-7606109,E-mail: zhangjcgs@126.com。
基金资助:
国家自然科学基金“基于非称量蒸渗仪梭梭个体和林分蒸散机理及其蒸散量耦合模拟”(31860238);甘肃省林业科技计划自列项目“民勤非称量蒸渗仪自动化监测系统研制与应用”

Test System of Non-weighing Lysimeter for Desert Plants in Minqin: Development and Application

Zhang Jinchun¹^,²^,³(), Xu Xianying¹^,², Ji Yongfu¹^,³, Yang Zihui¹^,³, Guo Shujiang¹^,³, Chai Chengwu¹^,³, Yan Peiying¹^,³, Duan Xiaofeng¹^,³, Zhao Yanli²^,³, Sun Xuebing³, Wang Zhongwen³

¹Minqin National Research Station for Desert Steppe Ecosystem, Minqin Gansu 733300
²State Key Laboratory of Desertification and Aeolian Sand Disaster Combating, Wuwei Gansu 733000
³Gansu Desert Control Research Institute, Lanzhou 730070

Received:2019-10-22 Revised:2019-12-31 Online:2020-11-15 Published:2020-11-19

摘要/Abstract

摘要：

基于民勤荒漠植物非称量蒸渗仪试验系统研发过程,对民勤不同监测时段的非称量蒸渗仪结构设置、试验监测及其监测结果应用情况进行对比分析。结果表明:民勤非称量蒸渗仪试验研究起步较早,先后经历了5代非称量蒸渗仪试验系统的研发改造过程。第1、2、3代非称量蒸渗仪试验系统的建立,使民勤荒漠植物蒸渗试验得到逐步发展与完善;第4代荒漠植物非称量蒸渗仪试验系统增设了渗漏监测,模拟了荒漠植物真实的补水状态,设计出不同地下水恒位补偿式蒸渗仪和渗漏型蒸渗仪,实现了地下补水与地面灌水试验的同步监测;第5代荒漠植物非称量蒸渗仪试验系统通过扩容改造,实现了荒漠植物林木与林分尺度蒸渗试验的同步监测,并基于电子传感技术实现蒸渗监测自动化管理,为尺度水平荒漠植物蒸散耗水研究及其监测数据的网络资源共享提供保障。

关键词: 非称量蒸渗仪, 恒位补偿, 渗漏, 蒸散耗水, 民勤

Abstract:

Based on the development process of the test system of non-weighing lysimeter for desert plants in Minqin, the structural design, test monitoring and resulting application of non-weighing lysimeter at different monitoring stages were compared and analyzed. The results showed that the experimental research of non-weighing lysimeter in Minqin started earlier, and had experienced the research and development for five generations. The building of the first, second and third generation of the test system of non-weighing lysimeter gradually developed and improved the evapotranspiration test of desert plants in Minqin. The 4^th generation test system of non-weighing lysimeter was designed with constant water level compensation lysimeter and leakage lysimeter by adding leakage monitoring and simulating the real hydrating state for desert plants in the test area, realizing the synchronous monitoring of tests of groundwater remediation and surface irrigation. The 5^th generation test system of non-weighing lysimeter realized the desert plant evapotranspiration test synchronous monitoring for unity and population scales with expansion and transformation for lysimeter structure, and achieved automatic management of evapotranspiration monitoring based on the electronic sensing technology management, which guaranteed the study of the scale level desert plant transpiration water consumption and the network resource sharing of monitoring.

Key words: non-weighing lysimeter, rehydrating at constant water level, leaking, transpiration water consumption, Minqin

中图分类号:

P335
S237

张锦春, 徐先英, 纪永福, 杨自辉, 郭树江, 柴成武, 闫沛迎, 段晓峰, 赵艳丽, 孙学兵, 王中文. 民勤荒漠植物非称量蒸渗仪试验系统研发与应用[J]. 中国农学通报, 2020, 36(32): 123-129.

Zhang Jinchun, Xu Xianying, Ji Yongfu, Yang Zihui, Guo Shujiang, Chai Chengwu, Yan Peiying, Duan Xiaofeng, Zhao Yanli, Sun Xuebing, Wang Zhongwen. Test System of Non-weighing Lysimeter for Desert Plants in Minqin: Development and Application[J]. Chinese Agricultural Science Bulletin, 2020, 36(32): 123-129.

图/表 2

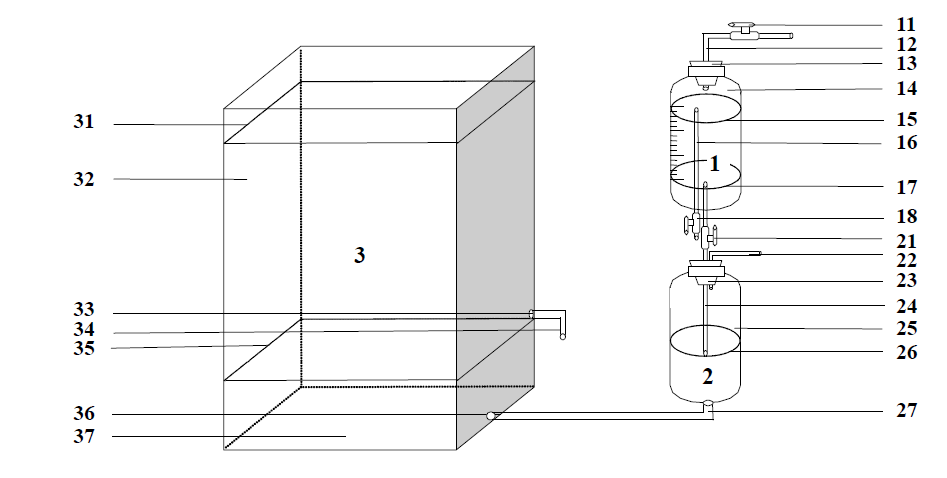

图1. 地下水恒位补偿式蒸渗仪结构与组成 1供水计量装置;11供水阀;12供水管;13马氏瓶塞;14马氏瓶;15最高水位;16溢水管;17最低水位;18溢水阀;2水位控制装置;21导流阀;22通气管;23控水瓶塞;24导流管;25控水瓶;26调压水位;27联通管;3蒸渗试验池;31蒸渗面;32回填土;33溢流口;34溢流管;35恒定水位;36进水口;37贮水层

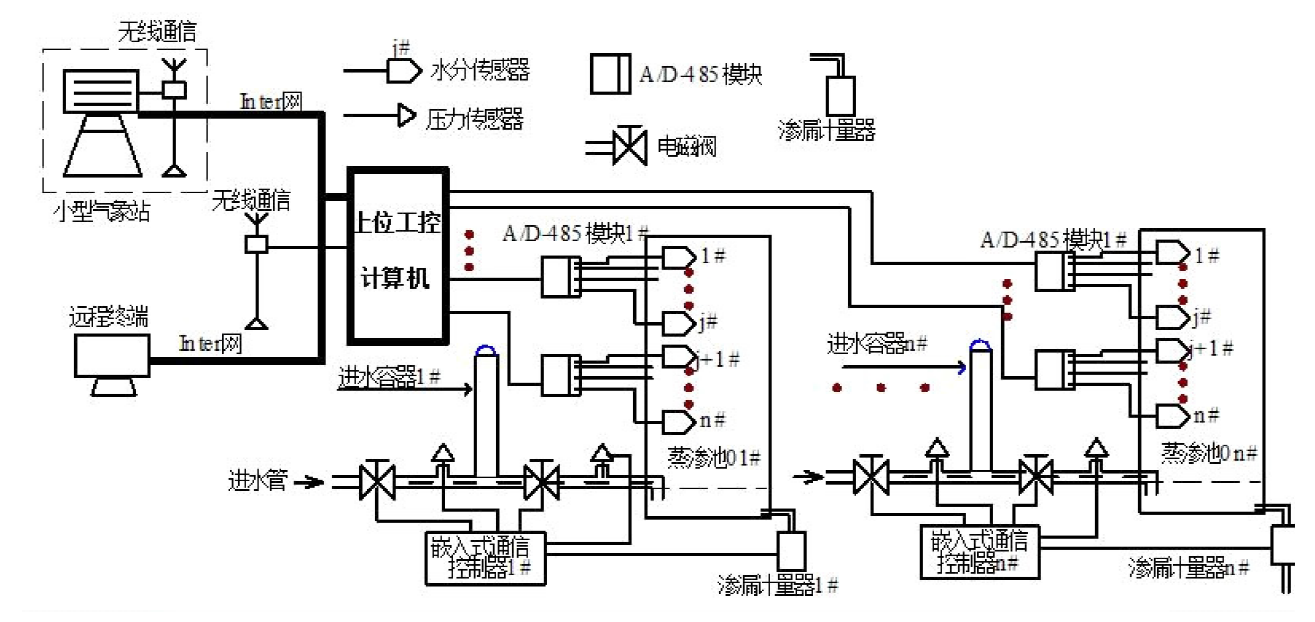

图2. 民勤第五代蒸渗监测系统结构与组成

参考文献 39

[1]	张荣华, 杜君平, 孙睿. 区域蒸散发遥感估算方法及验证综述[J]. 地球科学进展, 2012,27(12):1295-1307.
[2]	张宝忠, 许迪, 刘钰, 等. 多尺度蒸散发估测与时空尺度拓展方法研究进展[J]. 农业工程学报, 2015,31(6):8-16.
[3]	刘昌明, 张喜英, 由懋正. 大型蒸渗仪与小型棵间蒸发器结合测定冬小麦蒸散的研究[J]. 水利学报, 1998,29(10):36-39.
[4]	Chen J Y, Wu K. Preliminary analyses for crop water consumption by using lysimeter[J]. The Journal of Chinese Geography, 1997,7(3):64-71.(in Chinese with English abstract)
[5]	王新平, 李新荣, 康尔泗, 等. 沙坡头地区固沙植物油蒿、柠条蒸散状况的研究[J]. 中国沙漠, 2002,22(4):363-367.
[6]	龙秋波, 贾绍凤. 茎流计发展及应用综述[J]. 水资源与水工程学报, 2012,23(4):18-23.
[7]	王新平, 康尔泗, 张景光, 等. 草原化荒漠带人工固沙植丛区土壤水分动态[J]. 水科学进展, 2004,15(2):216-222.
[8]	刘士平, 杨建锋, 李宝庆, 等. 新型蒸渗仪及其在农田水文过程研究中的应用[J]. 水利学报, 2000,31(3):29-37.
[9]	阎敬泽, 李忆平, 邓祖琴, 等. LG-Ⅰ型称量式蒸渗仪自动监测系统[J]. 农业工程学报, 2009,25(s2):43-48.
[10]	Howell T A, Schneider A D, Jensen M E. History of lysimeter design and use for evapotranspiration measurements [C].In Proceedings of the International Symposium on Lysimeters for Evapotranspiration and Environmental Measurements,eds. R Allen, T Howell, W Pruitt, I Walter and M Jensen. Honolulu, HI:IR Div, ASAE, 1991: 1-9.
[11]	Marek T H, Schneider A D, Howell T A, Ebeling L L. Design and construction of large weighing monolithic lysimeters[J]. Trans. ASAE, 1988,31(2):477-484. doi: 10.13031/2013.30734 URL
[12]	张雪松, 闫艺兰, 胡正华. 不同时间尺度农田蒸散影响因子的通径分析[J]. 中国农业气象, 2017,38(4):201-210.
[13]	姜峻, 都全胜, 赵军, 等. 称重式蒸渗仪系统改进及在农田蒸散研究中的应用[J]. 水土保持通报, 2008,28(6):67-72.
[14]	刘战东, 肖俊夫, 牛豪震, 等. 地下水埋深对冬小麦和春玉米产量及水分生产效率的影响[J]. 干旱地区农业研究, 2011,29(1):29-33.
[15]	汪秀敏, 申双和, 韩晓梅, 等. 大型称重式蒸渗仪测定的冬小麦农田的蒸散规律研究[J]. 气象与环境科学, 2011,34(4):14-18.
[16]	高云飞, 赵传燕, 马文瑛, 等. 黑河上游天涝池流域草地蒸散发特征及蒸发皿系数研究[J]. 生态科学, 2017,36(1):72-79.
[17]	郭志中, 赵明. 蒸腾耗水量观测场的建立[J]. 中国沙漠, 1988,8(1):48-56.
[18]	郭志中, 赵明, 李爱德, 等. 非称量蒸渗仪的研制与应用[J]. 甘肃林业科技, 1997(3):2-8.
[19]	赵明, 郭志中, 李爱德, 等. 非称量蒸渗仪的结构及其评价[A].王继和.中国西北荒漠区持续农业与沙漠综合治理(国际学术交流论文集)[C].兰州: 兰州大学出版社, 1998: 423-432.
[20]	郭志中, 赵明. 主要固沙造林树种蒸腾耗水量的观察研究[J]. 林业科技通讯, 1988(8):12-16.
[21]	张志强, 王盛萍, 贾宝全, 等. 甘肃民勤地区不同地下水埋深花棒蒸腾耗水研究[J]. 生态学报, 2004,24(4):736-742.
[22]	赵明, 郭志中, 王耀琳, 等. 不同地下水位植物蒸腾耗水特性研究[J]. 干旱区研究, 2003,20(4):286-291.
[23]	郭志中, 赵明. 民勤绿洲沙地西瓜,白兰瓜蒸腾蒸发试验研究[J]. 干旱地区农业研究, 1996,14(4):67-72.
[24]	赵明, 郭志中, 李爱德, 等. 渗漏型蒸渗仪对梭梭和柠条蒸腾蒸发的研究[J]. 西北植物学报, 1997,17(3):305-314.
[25]	张锦春, 刘世增, 方峨天, 等. 民勤沙区非称量式蒸渗仪组扩容及其自动化监控系统设计[J]. 农业工程学报, 2015,31(23):88-93.
[26]	李爱德, 王耀林. 民勤地区沙面蒸发及影响因素的初步研究[J]. 干旱区研究, 1996,13(3):54-59.
[27]	李爱德, 赵明, 王耀林, 等. 民勤地区不同林龄梭梭林地水分平衡研究[A]. 甘肃治沙理论与实践[M]. 兰州: 兰州大学出版社, 1999: 77-83.
[28]	王珊. 荒漠植物蒸渗观测场计算机监控系统研发与应用[D]. 兰州:兰州大学, 2014.
[29]	朱维亮. 荒漠植物蒸渗观测池嵌入式监控系统开发应用[D]. 兰州:兰州大学, 2014.
[30]	Zhu Weiliang, Tian Yafei, Wang Shan. Design of non-weighing type desert plant Lysimeter observation system based on PIC18 [C].2013 6th International Conference on Information Management, Innovation Management and Industrial Engineering, 2013: 42-44.
[31]	刘翠红, 戴红武, 胡艳清, 等. 蒸渗仪的研究与应用现状[J]. 农机化研究, 2014(8):228-231.
[32]	王怡宁, 朱月灵. 蒸渗仪国内外应用现状及研究趋势[J]. 水文, 2018,38(1):81-85.
[33]	W.E. Bardsley, D.I. Campbell. An expression for land surface water storage monitoring using a two-formation geological weighing lysimeter[J]. Journal of Hydrology, 2007(335):240-246.
[34]	J. Hagenau, R. Meissner, H. Borg. Effect of exposure on the wa-ter balance of two identical lysimeters[J]. Journal of Hydrology, 2015,(520):69-74.
[35]	刘昌明, 张喜英, 由懋正. 大型蒸渗仪与小型棵间蒸发器结合测定冬小麦蒸散的研究[J]. 水利学报, 1998,(10):36-39.
[36]	孙宏勇, 张喜英, 张永强, 等. 用Micro-Lysimeters和大型蒸渗仪测定夏玉米蒸散的研究[J]. 干旱地区农业研究, 2002,20(4):72-75.
[37]	王发信. 60年水文实验的探索、实践与展望[D].//淮河研究会第五届学术研讨会论文集.北京: 中国水利水电出版社, 2010: 396-399.
[38]	王振龙, 刘淼, 李瑞. 淮北平原有无作物生长条件下潜水蒸发规律试验[J]. 农业工程学报, 2009,25(6):26-32.
[39]	温鲁哲, 陈喜, 王川子, 等. 基于蒸渗仪测量的水文要素影响因素分析[J]. 水土保持研究, 2012,19(4):252-255.
