组合式超声波芽苗菜栽培装置的设计

doi:10.11924/j.issn.1000-6850.casb2021-0520

中国农学通报 ›› 2022, Vol. 38 ›› Issue (12): 159-164.doi: 10.11924/j.issn.1000-6850.casb2021-0520

所属专题：生物技术

• 工程·机械·水利·装备 • 上一篇

组合式超声波芽苗菜栽培装置的设计

郭翼¹(), 张桂琴²

¹北京农业职业学院,北京 102442
²北京绿山谷芽菜有限责任公司,北京 100074

收稿日期:2021-05-16 修回日期:2021-08-06 出版日期:2022-04-25 发布日期:2022-05-18
作者简介:郭翼,男,1974年出生,北京房山人,农业技术推广教授,硕士,研究方向：园艺装备创新研发与推广。通信地址：102442 北京市房山区长阳镇稻田南里5号,北京农业职业学院园艺系,Tel：010-89909235,E-mail： guoyibvca@163.com。
基金资助:
国家重点研发计划资助项目“多方受益的资源优化城市循环农业研究与示范”(2017YFE0118500)

A Combined Ultrasonic Device for Sprouting Vegetable Cultivation

GUO Yi¹(), ZHANG Guiqin²

¹Department of Horticulture, Beijing Vocational College of Agriculture, Beijing 102442
²Beijing Green Valley Sprouts Limited Liability Company, Beijing 100074

Received:2021-05-16 Revised:2021-08-06 Online:2022-04-25 Published:2022-05-18

摘要/Abstract

摘要：

芽苗菜营养丰富、绿色无污染、具有广阔的发展前景,但是芽苗菜栽培管理工作量大,专用设备较少,限制了芽苗菜的推广。为解决芽苗菜栽培对于自动化管理的需要,设计了一种组合式超声波芽苗菜栽培装置。该装置由底座、催芽系统、栽培系统、补光系统、控制系统等组成。利用该装置进行的豌豆和萝卜等芽苗菜栽培试验,结果表明：该装置采用的自动化控制系统,可以实现催芽系统和栽培系统的自动供水,以及补光系统的自动补光,在栽培过程中无须人工管理。催芽系统和栽培系统采用超声波方式进行雾化,不仅可以满足芽苗菜对水分的需求,还能协调根系的水气供应矛盾,使芽苗菜发芽和生长速度提高,并减少烂根等现象。该装置可以根据用户需要选用一个或多个栽培系统进行组合,组合方式灵活,使芽苗菜栽培过程实现了自动化,对芽苗菜的推广具有重要的意义。

关键词: 超声波, 栽培装置, 芽苗菜, 组合式, 自动化, 气雾栽培

Abstract:

Sprouting vegetables are nutritious and environment-friendly, which possess broad prospects for development. However, the promotion of sprouting vegetables has been impeded by the large workload and limited specialized equipment for production. To satisfy the demand of automatic management in sprouting vegetable cultivation, a combined ultrasonic device was designed. The device is composed of base plate, pre-germination system, cultivation system, lighting system and control system. Using the device, experiments were carried out on pea and radish sprouts cultivation. The results show that without manual management, the automatic control system could realize the automatic water supply for the pre-germination and cultivation system, as well as the automatic light supplement for the lighting system. Additionally, using ultrasonic atomization in the pre-germination and cultivation system could not only satisfy the water requirement of sprouts, but also coordinate the contradiction of water and air supply of roots, thus accelerating the growth of sprouts while reducing the frequency of rotten roots. The combination mode of the device is flexible, which allows users to select one or more cultivation systems for the combined use according to their requirements. In short, the device could realize automation in sprouting vegetable cultivation, and is of certain significance for the promotion of sprouting vegetables.

Key words: ultrasonic, cultivation device, sprouting vegetable, combined type, automatic, aerosol cultivation

中图分类号:

S223

郭翼, 张桂琴. 组合式超声波芽苗菜栽培装置的设计[J]. 中国农学通报, 2022, 38(12): 159-164.

GUO Yi, ZHANG Guiqin. A Combined Ultrasonic Device for Sprouting Vegetable Cultivation[J]. Chinese Agricultural Science Bulletin, 2022, 38(12): 159-164.

图/表 6

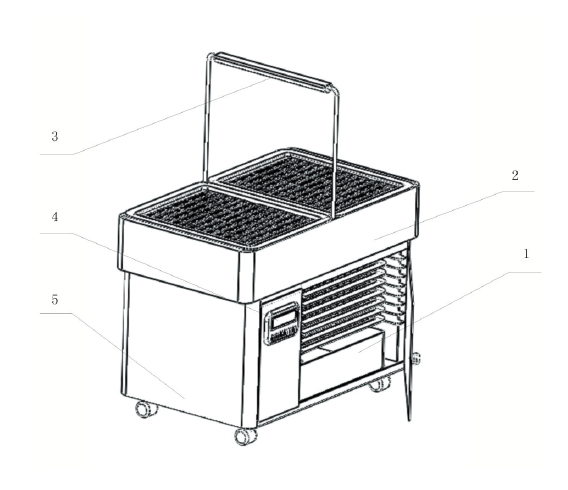

图1. 组合式超声波芽苗菜栽培装置 1、催芽系统;2、栽培系统;3、补光系统;4、控制系统;5、底座

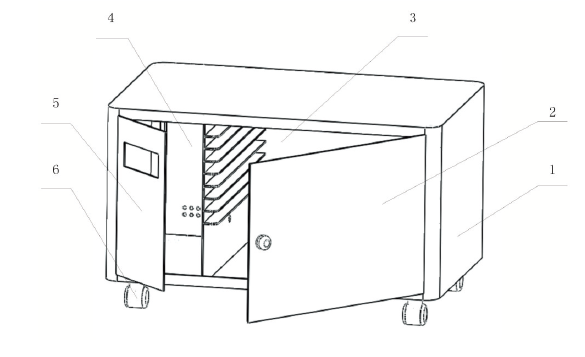

图2. 底座 1、箱体;2、催芽箱门;3、催芽箱;4、控制箱;5、控制箱门;6、轮子

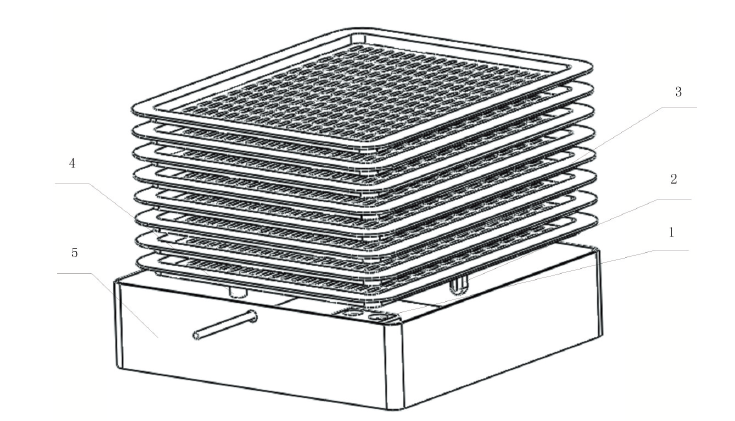

图3. 催芽系统 1、雾化器;2、水位传感器;3、育苗盘;4、进水管及进水阀;5、催芽水箱

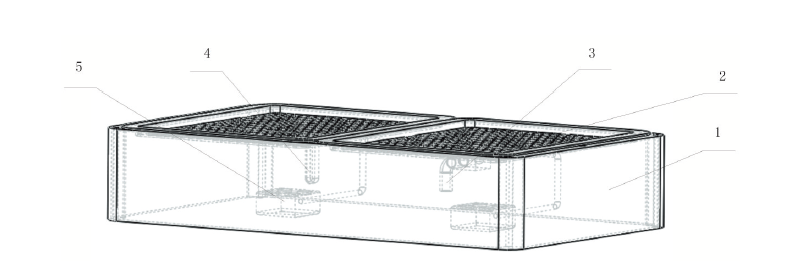

图4. 栽培系统 1、雾化箱;2、育苗盘;3、进水管及进水阀;4、水位传感器;5、雾化器

图5. 控制系统工作流程

图6. 栽培装置的应用 A、选用1个栽培系统;2、选用2个栽培系统;3、选用4个栽培系统;4、选用6个栽培系统

参考文献 25

[1]	李丽珍, 刘海杰, 韮泽悟. 芽苗菜种子萌发及生长过程中活性物质的变化及调控[J]. 中国食品学报, 2018,18(12):326-334.
[2]	王明祖, 蒋璐希, 余晓华, 等. 室内墙面种植6种芽苗菜的效果初探[J]. 仲恺农业工程学院学报, 2018,31(4):48-51.
[3]	兰成云, 王俊峰, 孙杨, 等. 芽苗菜研究进展[J]. 安徽农业科学, 2018,46(33):5-7.
[4]	苏年贵, 韩文清, 申虎飞, 等. 小黑豆芽苗菜的高效绿色生产研究[J]. 安徽农业科学, 2019,47(21):48-50,76.
[5]	班甜甜, 李晓慧, 马超. 不同光质对豌豆芽苗菜生长和品质的影响[J]. 北方园艺, 2019(13):77-82.
[6]	蒋蘋, 杨希文, 罗亚辉, 等. 蔬菜气雾栽培箱不同气流循环方式的流场和温度场CFD模拟[J]. 农业工程学报, 2019,35(16):233-241.
[7]	陶柳, 朱红, 刘星辰, 等. 一种新型阳台水培装置的设计组装与应用[J]. 农业工程技术, 2020,40(19):76-79.
[8]	徐文栋, 席雪琴, 杨岩, 等. 一种城市家庭蔬菜栽培装置设计[J]. 现代园艺, 2020,43(20):28-29.
[9]	朱志浩, 王久中, 闫星宇. 智能绿色栽培装置设计[J]. 机械研究与应用, 2018,31(6):117-119.
[10]	蒋宗祥, 林乐彬, 李金夺, 等. 采用超声波雾化的新型植物气雾栽培装置[J]. 科技创新与生产力, 2018(8):32-34,38.
[11]	申再贺, 马春燕, 陈燕, 等. 可控微环境气雾立体栽培监测监控系统设计与实现[J]. 农机化研究, 2019,41(7):121-125.
[12]	张晓文, 姚涛, 陈立振, 等. 叶菜立体栽培装置控制系统设计[J]. 农业工程, 2017,7(1):38-41.
[13]	张明宇, 孙鸿, 宋爽. 不同营养液对气雾栽培生菜生长发育的影响[J]. 安徽农业科学, 2019,47(12):48-50.
[14]	荣田甜, 何文寿, 王斌, 等. 气雾培营养液钾素浓度对马铃薯农艺性状及块茎品质的影响[J]. 江苏农业科学, 2020,48(23):98-102.
[15]	龙莉霞, 蒋蘋, 罗亚辉, 等. 基于超声雾化的蔬菜栽培管道内雾滴沉降规律研究[J]. 浙江农业学报, 2020,32(4):723-730.
[16]	姚宝国, 郭颖, 刘玉丽, 等. 工厂化蔬菜气雾栽培自动监控关键技术及系统[J]. 农机化研究, 2021,43(10):178-184.
[17]	杨希文. 立柱式气雾栽培系统数值模拟研究与试验[D]. 长沙: 湖南农业大学, 2019.
[18]	豆静, 封明军, 雷富臣, 等. 气雾培在植物栽培中的应用研究进展[J]. 现代农业科技, 2021(5):13-17.
[19]	杨希文, 蒋蘋, 罗亚辉, 等. 气雾栽培箱喷雾条件下温度场的CFD数值模拟[J]. 湖南农业大学学报:自然科学版, 2019,45(1):103-107.
[20]	张蕾, 李发秦尉, 姚利军, 等. 生菜与樱桃萝卜间作气雾培栽培管理模式优化研究[J]. 农业机械学报, 2020,51(4):337-343.
[21]	于洋洋, 贾代东, 庄正, 等. 植物气雾栽培研究进展[J]. 江苏农业科学, 2019,47(18):38-42.
[22]	侯向楠. 可控微环境气雾立体栽培供电系统设计及电能管理[D]. 太原: 太原理工大学, 2019.
[23]	谭仁豪, 张艳, 曹亚兰, 等. 不同蓝红光质组合LED灯对绿豆芽苗菜生长的影响[J]. 贵州农业科学, 2018,46(2):112-116.
[24]	梁文静. LED光质对西兰花芽苗菜生长及代谢的影响[D]. 南昌: 南昌大学, 2020.
[25]	温志鹏, 马稚昱, 韦鸿钰, 等. 组合光谱LED植物生长光源的优化设计[J]. 照明工程学报, 2018,29(4):25-30.
