近红外叶片水分无损检测系统设计与试验

doi:10.11924/j.issn.1000-6850.casb2023-0171

中国农学通报 ›› 2023, Vol. 39 ›› Issue (19): 153-158.doi: 10.11924/j.issn.1000-6850.casb2023-0171

近红外叶片水分无损检测系统设计与试验

郭新东(), 孙瑜(), 张永梅

山西农业大学信息科学与工程学院，山西太谷 030801

收稿日期:2023-03-03 修回日期:2023-05-12 出版日期:2023-07-05 发布日期:2023-07-03
通讯作者: 孙瑜，女，1988年出生，陕西延安人，讲师，硕士研究生，研究方向为近红外无损检测。通信地址：030801 山西省晋中市太谷区铭贤南路1号山西农业大学，E-mail：sunyu@sxau.edu.cn。
作者简介:
郭新东，男，1990年出生，山西忻州人，讲师，博士研究生，研究方向为图像处理和无损检测。通信地址：030801 山西省晋中市太谷区铭贤南路1号山西农业大学，E-mail：gxd@sxau.edu.cn。
基金资助:
国家自然科学基金“数字图像处理技术辅助相场法模拟压电织构陶瓷晶粒取向生长”(52102138); 山西省高等学校科技创新项目“基于三维点云的农田道路场景语义分割”(2022L086)

Design and Experiments of Nondestructive Moisture Content Testing System Based on Near-infrared Spectroscopy

GUO Xindong(), SUN Yu(), ZHANG Yongmei

College of Information Science and Engineering, Shanxi Agriculture University, Taigu, Shanxi 030801

Received:2023-03-03 Revised:2023-05-12 Online:2023-07-05 Published:2023-07-03

摘要/Abstract

摘要：

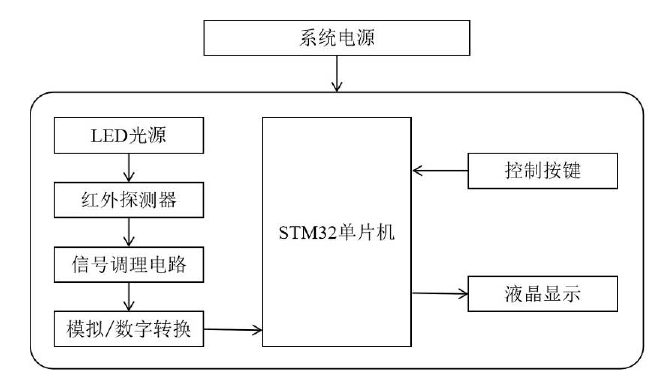

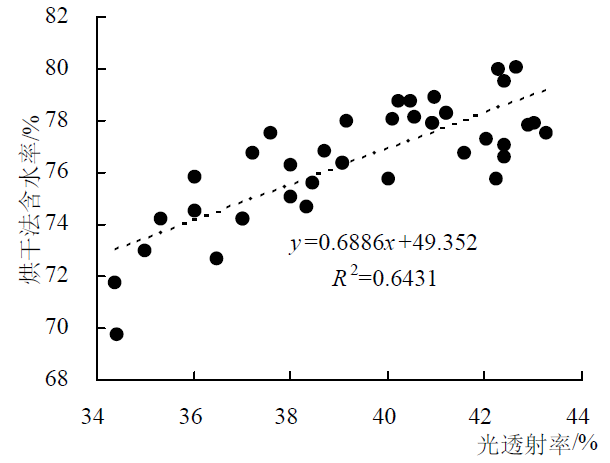

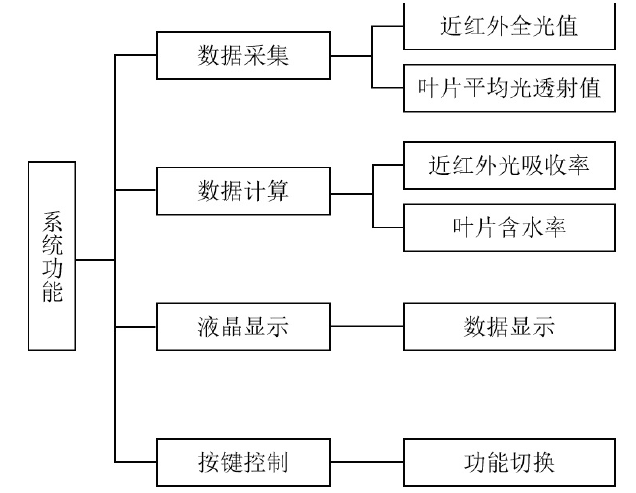

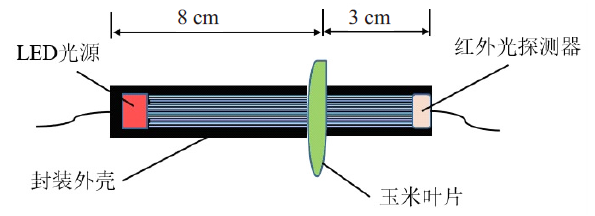

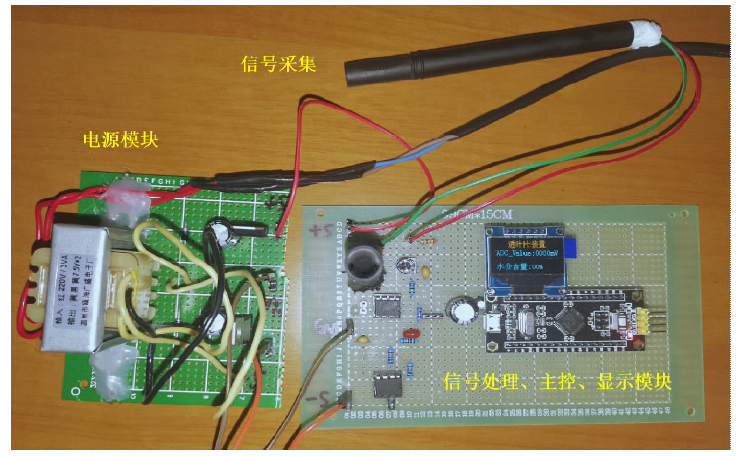

玉米叶片水分含量是玉米生长过程中的重要生理指标，近红外线水分仪能够有效检测玉米叶片含水率。传统近红外水分仪存在功耗大、成本高等不足，为此使用1450 nm的红外二极管作为光源，设计基于STM32的便携式近红外玉米叶片水分无损检测系统。首先设计检测系统，包括光源电路、信号调理电路、STM32最小系统、电源电路等。然后对近红外水分仪进行水分标定，采集叶片吸收光和叶片实际水分含量，建立光吸收率与叶片含水率的线性拟合函数，并将拟合函数写入STM32小型系统。最后对水分检测仪进行测试，测量并实时显示叶片含水率。对玉米叶片的试验结果表明，光吸收率和叶片含水率耦合模型建模集相关系数Rc为0.8019，RMSEC为0.51，测试集最大测量误差1.80%，测量误差平均值为0.964%，可以满足农业生产要求。搭建的系统具有检测速度快、体积小、低成本的优点，可为研究近红外的光谱检测仪器提供理论参考和技术支持。

关键词: 近红外光, 无损检测, 玉米叶片, 含水率, STM32

Abstract:

The moisture content of corn leaves is an important physiological index in the process of crop growth. Near-infrared moisture meter can effectively detect the moisture content of corn leaves. Since the traditional near- infrared moisture meter has the disadvantages of high power consumption and high cost, we design a portable near-infrared crop leaf moisture nondestructive testing system based on STM32 by using a LED light source with 1450 nm. First, we designed the testing system consisting of light source circuit, signal processing circuit, STM32 minimum system, power circuit, etc. Then the calibration of the system was performed, which included collecting the reflected light and water content of the leaves, establishing linear fitting model of leaf water content and light segment. Finally, the portable moisture detector was tested to measure and display the leaf moisture content in real time. The results shows that the correlation coefficient of leaf moisture content and light absorption of the portable moisture detector is 0.8019 with RMSEC of 0.51, and the maximum measurement error of the test set is 1.80%, and the average measurement error is 0.964%, which meet the need of agricultural industry. This system has the advantages of fast detection speed, small size and low cost, which provides theoretical reference and technical support for the study of near infrared spectrum detection instruments.

Key words: near-infrared spectroscopy, nondestructive testing, maize leaves, moisture content, STM32

郭新东, 孙瑜, 张永梅. 近红外叶片水分无损检测系统设计与试验[J]. 中国农学通报, 2023, 39(19): 153-158.

GUO Xindong, SUN Yu, ZHANG Yongmei. Design and Experiments of Nondestructive Moisture Content Testing System Based on Near-infrared Spectroscopy[J]. Chinese Agricultural Science Bulletin, 2023, 39(19): 153-158.

图/表 9

参考文献 26

[1]	仇焕广, 李新海, 余嘉玲. 中国玉米产业:发展趋势与政策建议[J]. 农业经济问题, 2021(7):4-16.
[2]	戴景瑞, 鄂立柱. 百年玉米, 再铸辉煌——中国玉米产业百年回顾与展望[J]. 农学学报, 2018, 8(1):74-79.
[3]	王振华, 刘文国, 高世斌, 等. 玉米种业的昨天、今天和明天[J]. 中国畜牧业, 2021(19):26-32.
[4]	CURRAN P J. Remote sensing of foliar chemistry[J]. Remote sensing of environment, 2003:271-278.
[5]	PENUELAS J, FILELLA I, BIEL C, et al. The reflectance at the 950-970 nm region as an indicator of plant water status[J]. International journal of remote sensing, 1993, 14:1887-1905. doi: 10.1080/01431169308954010 URL
[6]	胡圣英, 任红波, 张军, 等. 大米产地溯源方法研究进展[J]. 中国农学通报, 2020, 36(14):148-155. doi: 10.11924/j.issn.1000-6850.casb19040028
[7]	周翔, 兴旺, 杨军, 等. 甜菜种子活力的测定——基于近红外高光谱技术[J]. 中国农学通报, 2021, 37(29):7-12. doi: 10.11924/j.issn.1000-6850.casb2021-0590
[8]	刘晓, 张厅, 王云, 等. 近红外光谱技术在茶叶中的应用研究进展[J]. 中国农学通报, 2019, 35(29):80-84. doi: 10.11924/j.issn.1000-6850.casb18050109
[9]	王转卫, 迟茜, 郭文川, 等. 基于近红外光谱技术的发育后期苹果内部品质检测[J]. 农业机械学报, 2018, 49(5):348-354.
[10]	赵鹏涛, 赵卫国, 罗红炼, 等. 小麦主要品质性状相关性及主成分分析[J]. 中国农学通报, 2019, 35(21):7-13. doi: 10.11924/j.issn.1000-6850.casb18070115
[11]	WANG Y Z, GUO W C, ZHU X H. Effect of homogenisation on detection of milk protein content based on NIR diffuse reflectance spectroscopy[J]. International journal of food science & technolog, 2019(2).
[12]	ZHOU P, ZHANG Y, YANG W, et al. Development and performance test of an in-situ soil total nitrogen-soil moisture detector based on near-infrared spectroscopy[J]. Computers and electronics in agriculture, 2019, 160:51-58. doi: 10.1016/j.compag.2019.03.016 URL
[13]	蔡盛康, 彭致铖, 何广铭. 基于NIRS技术的丹参配方颗粒水分与指标成分的快速测定方法[J]. 海峡药学, 2021, 33(10):4.
[14]	张艳敏. 基于光谱技术检测玉米种子的含水率和活力[D]. 杨凌: 西北农林科技大学, 2020.
[15]	卢鑫坡. 便携式近红外水分仪系统的研制[D]. 长春: 吉林大学, 2022.
[16]	洪期鸣. 近红外水分仪的研究与优化设计[D]. 沈阳: 东北大学, 2018.
[17]	伍观娣, 赖敏婷, 汪迎利, 等. 近红外光谱分析技术应用于植物叶片研究综述[J]. 林业与环境科学, 2020(1):10.
[18]	袁莹, 王伟, 褚璇, 等. 光谱特征波长的SPA选取和基于SVM的玉米颗粒霉变程度定性判别[J]. 光谱学与光谱分析, 2016, 36(1):226-230.
[19]	袁俊, 郑雯, 祁亨年, 等. 种子活力光学无损检测技术研究进展[J]. 作物杂志, 2020(5):9-16.
[20]	BAEK I, KIM M, CHO B K, et al. Selection of optimal hyperspectral wavebands for detection of discolored, diseased rice seeds[J]. Applied sciences, 2019, 9(5).
[21]	周万礼, 章玉飞, 路统霄, 等. 一种高带宽、高电源抑制比的跨阻放大器[J]. 电子与封装, 2019, 19(6):20-24.
[22]	何艳丽, 孙武勇, 魏东伟. 近红外光谱技术在棉纤维品质检测和产地溯源中的研究进展[J]. 中国农学通报, 2017, 33(9):146-149. doi: 10.11924/j.issn.1000-6850.casb16050135
[23]	李卓然, 李雨霄, 刘子龙. 近红外波段高精度BRDF测量系统研究[J]. 光学学报, 2022, 42(12):177-184.
[24]	黄新栋, 左石凯. 基于数字微镜器件的近红外水分仪设计[J]. 厦门理工学院学报, 2018, 26(1):65-69.
[25]	AVILA C R, FERRÉJ, OLIVEIRA R, et al. Process monitoring of moisture content and mass transfer rate in a fluidised bed with a low cost inline MEMS NIR sensor[J]. Pharmaceutical research, 2020, 37(5):84. doi: 10.1007/s11095-020-02787-y pmid: 32318827
[26]	范雪婷, 朱明东, 杨晨光, 等. 利用近红外吸收光谱对水稻种子活力的判别方法[J]. 杂交水稻, 2019, 34(4):62-67.

符号	引脚	描述
5V	第17脚	降压后的5 V电源相连给单片机供电
3V	第16脚	产生3.3 V的电压给显示屏供电
B4~7	第12~15脚	分别连接显示屏的输入端
A1	第24脚	与电压跟随器的输出端相连，作为信号的输入
GND	第18脚	接地

符号	引脚	描述
5V	第17脚	降压后的5 V电源相连给单片机供电
3V	第16脚	产生3.3 V的电压给显示屏供电
B4~7	第12~15脚	分别连接显示屏的输入端
A1	第24脚	与电压跟随器的输出端相连，作为信号的输入
GND	第18脚	接地

样本集	个数	最小值/%	最大值/%	均值/%	标准偏差
建模集	40	69.81	78.70	76.53	2.25
测试集	10	72.48	80.03	76.45	2.59
总计	50	69.81	80.07	76.514	2.29

样本集	个数	最小值/%	最大值/%	均值/%	标准偏差
建模集	40	69.81	78.70	76.53	2.25
测试集	10	72.48	80.03	76.45	2.59
总计	50	69.81	80.07	76.514	2.29

编号	水分预测值	水分实测值	绝对误差
1	73.14	72.47	0.67
2	74.35	73.01	1.34
3	74.08	74.43	0.35
4	76.25	75.38	0.88
5	74.97	76.21	1.23
6	78.54	78.77	0.23
7	75.59	77.39	1.80
8	77.69	77.90	0.21
9	77.56	78.92	1.37
10	78.47	80.03	1.56
