基于多光谱技术的甜菜块根糖分增长期施氮决策模型

doi:10.11924/j.issn.1000-6850.casb2023-0343

中国农学通报 ›› 2024, Vol. 40 ›› Issue (10): 132-139.doi: 10.11924/j.issn.1000-6850.casb2023-0343

基于多光谱技术的甜菜块根糖分增长期施氮决策模型

王敬云¹(), 胡晓航¹(), 董心久²(), 马亚怀¹, 李彦丽¹

¹ 黑龙江大学现代农业与生态环境学院，哈尔滨 150008
² 新疆农业科学院经济作物研究所，乌鲁木齐 830000

收稿日期:2023-05-05 修回日期:2023-11-20 出版日期:2024-04-05 发布日期:2024-04-01
通讯作者:
胡晓航，女，1980年出生，黑龙江哈尔滨人，副研究员，博士，主要从事土壤生态与作物栽培方向的研究。Tel：0451-86609312，E-mail：hxhlmz@163.com。
董心久，男，1980年出生，山东临沂人，副研究员，研究方向为甜菜栽培与生理。E-mail：80416913@qq.com。
作者简介:
王敬云，女，2000年出生，山西阳泉人，研究生，研究方向：农艺与种业。通信地址：150080黑龙江省哈尔滨市南岗区学府路74号，E-mail：2867365617@qq.com。
基金资助:
黑龙江省省属高等学校基本科研业务费项目“DSSAT-CERES-BEET模型在东北寒地甜菜生产中的适用性评价”(2020-KYYWF-1025); 国家糖料产业技术体系分解项目“基于无人机遥感技术的糖用甜菜施肥决策模型研究”(CARS-170202); 黑龙江省生态环境厅项目“农业废弃物糖厂滤泥还田在黑土区土壤改良及碳排放研究”(HST2022TR003)

Nitrogen Fertilization Decision-Making Model During Sugar Growth Period of Sugar Beet Roots Based on Multispectral Technology

WANG Jingyun¹(), HU Xiaohang¹(), DONG Xinjiu²(), MA Yahuai¹, LI Yanli¹

¹ College of Modern Agriculture and Ecological Environment, Heilongjiang University, Harbin 150008
² Institute of Cash Crops, Xinjiang Academy of Agricultural Sciences, Urumqi 830000

Received:2023-05-05 Revised:2023-11-20 Published:2024-04-05 Online:2024-04-01

摘要/Abstract

摘要：

为快速准确地获取甜菜的生长状况，在东北寒区对糖用甜菜精准施肥，达到高质高产的目地。2022年在黑龙江省哈尔滨市黑龙江大学呼兰校区试验基地，以糖用甜菜‘KWS7748’为参试材料，获取甜菜块根糖分增长期不同施氮水平下的多光谱影像和田间实测数据，选出能反映甜菜此时期冠层生理生化的最优植被指数构建甜菜施氮决策模型。结果表明，甜菜的产量随着施氮水平的增加呈现先增加后减少的趋势，而含糖率随施氮水平的增加而显著下降；将各植被指数与甜菜SPAD进行回归分析，优选最优植被指数为LCI，不同施氮水平下LCI变化与根产量高度相关，与含糖率呈负相关关系；根据小区的最佳施氮量，生成试验区甜菜氮肥变量施肥图，与实际情况具有一致性。无人机遥感技术对甜菜氮素营养诊断，指导精准施用氮肥，实现高质高产具有重要的理论意义。

关键词: 甜菜, 多光谱, 氮肥推荐, 植被指数, 无人机遥感

Abstract:

To obtain fast and accurate information of the growth of sugar beet and to achieve high quality and high yield by precise fertilization of sugar beet in the cold region of Northeast China, the multi-spectral images and field measurements of sugar beet ‘KWS7748’ were obtained at the experimental site of Hulan Campus of Heilongjiang University in Harbin, Heilongjiang Province in 2022. The optimum vegetation index reflecting the physiology and biochemistry of sugar beet during this period was selected, and a decision-making model for sugar beet N application was constructed. The results showed that the sugar beet yield increased and gradually decreased, while the sugar content significantly reduced with the increase of N-fertilizer application. Based on the optimum N application rate of the plot, it generated a fertilizer map of N fertilizer variables used for sugar beet in the experimental area, which was consistent with the actual situation. UAV remote sensing technology is of theoretical importance in diagnosing nitrogen nutrition in sugar beet and guiding the precise application of nitrogen fertilizer to achieve high quality and yield.

Key words: sugar beet, multispectral, nitrogen fertilizer recommendation, vegetation index, UAV remote sensing

王敬云, 胡晓航, 董心久, 马亚怀, 李彦丽. 基于多光谱技术的甜菜块根糖分增长期施氮决策模型[J]. 中国农学通报, 2024, 40(10): 132-139.

WANG Jingyun, HU Xiaohang, DONG Xinjiu, MA Yahuai, LI Yanli. Nitrogen Fertilization Decision-Making Model During Sugar Growth Period of Sugar Beet Roots Based on Multispectral Technology[J]. Chinese Agricultural Science Bulletin, 2024, 40(10): 132-139.

图/表 11

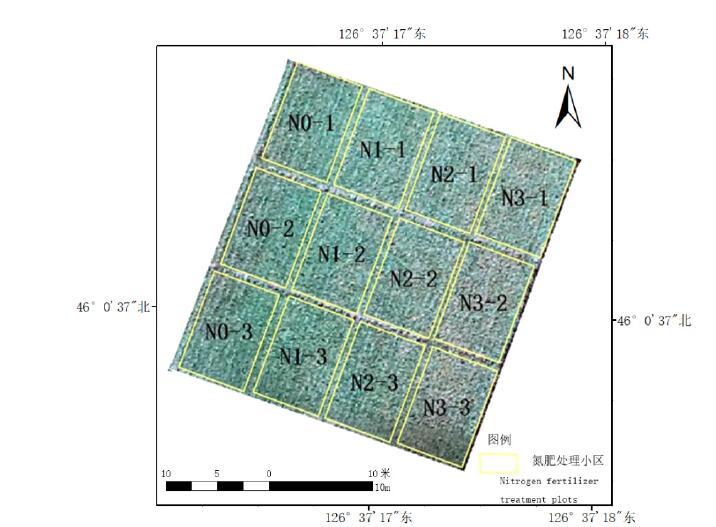

图1. RGB影像与氮肥处理小区

编号	植被指数	计算公式	参考文献
1	GNDVI	$R N I R - R g r e e n R N I R + R g r e e n$	[21]
2	LCI	$R N I R - R r e d - e d g e R N I R + R r e d$	[22]
3	MCARI2	$3.75 (R N I R - R r e d) - 1.95 (R N I R - R g r e e n) (2 R N I R + 1) 2 - (6 R N I R - 5 R r e d) - 0.5$	[23]
4	NDVI	$R N I R - R r e d R N I R + R r e d$	[24]
5	NDRE	$R N I R - R r e d - e d g e R N I R + R r e d - e d g e$	[25]
6	OSAVI	$1.16 (R N I R - R r e d) R N I R - R r e d + 0.16$	[26]
7	SAVI	$R N I R - R r e d (R N I R + R r e d + L) (1 + L)$ L=0.5	[27]

编号	植被指数	计算公式	参考文献
1	GNDVI	$R N I R - R g r e e n R N I R + R g r e e n$	[21]
2	LCI	$R N I R - R r e d - e d g e R N I R + R r e d$	[22]
3	MCARI2	$3.75 (R N I R - R r e d) - 1.95 (R N I R - R g r e e n) (2 R N I R + 1) 2 - (6 R N I R - 5 R r e d) - 0.5$	[23]
4	NDVI	$R N I R - R r e d R N I R + R r e d$	[24]
5	NDRE	$R N I R - R r e d - e d g e R N I R + R r e d - e d g e$	[25]
6	OSAVI	$1.16 (R N I R - R r e d) R N I R - R r e d + 0.16$	[26]
7	SAVI	$R N I R - R r e d (R N I R + R r e d + L) (1 + L)$ L=0.5	[27]

表1. 植被指数计算公式

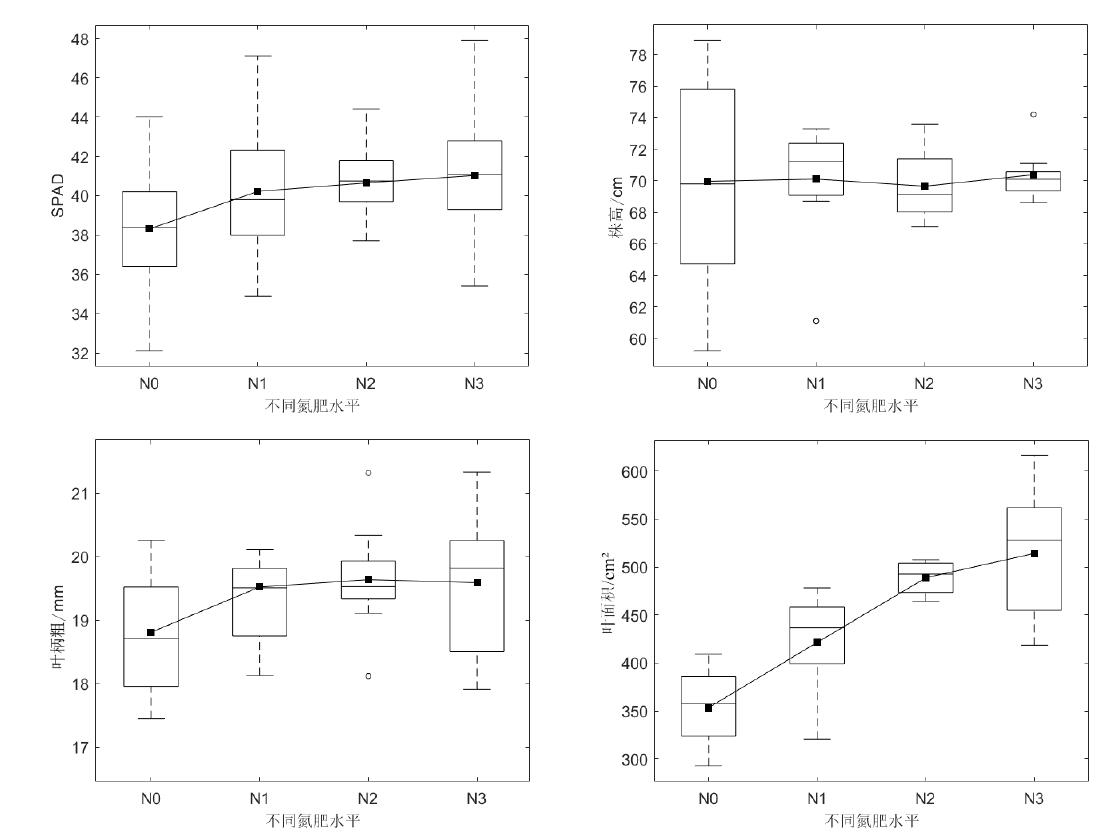

图2. 不同施氮水平的甜菜农艺性状

模型类型	植被指数	a	b	c	R²	RMSE
线性模型 Y=a+bx	GNDVI	-64.89	126.29		0.6524	0.8383
	LCI	-2.69	73.03		0.6981	0.7812
	MCARI2	83.75	-49.50		0.0260	1.4033
	NDVI	-131.79	192.53		0.3023	1.1878
	NDRE	9.42	68.00		0.6679	0.8195
	OSAVI	-131.26	165.47		0.3034	1.1868
	SAVI	-131.40	256.17		0.3046	1.1858
二项式 Y=a+bx+cx²	GNDVI	1335.82	-2088.89	853.36	0.6603	0.8736
	LCI	-530.87	693.75	-184.02	0.7086	0.8091
	MCARI2	-49198.33	86723.84	-38176.87	0.4346	1.1271
	NDVI	-21759.85	39018.49	-17450.71	0.3775	1.1826
	NDRE	-869.73	852.28	-167.17	0.6977	0.8241
	OSAVI	-15554.28	32356.44	-16786.48	0.3755	1.1845
	SAVI	-37083.85	49873.37	-16727.74	0.3764	1.1836
对数 Y=a+blnx	GNDVI	59.43	104.63		0.6515	0.8394
	LCI	62.96	42.74		0.7005	0.7782
	MCARI2	34.66	-43.26		0.0255	1.4037
	NDVI	59.61	171.97		0.3030	1.1871
	NDRE	64.60	30.75		0.6729	0.8132
	OSAVI	34.11	171.43		0.3041	1.1862
	SAVI	108.95	171.58		0.3053	1.1852
指数 Y=ae^bx	GNDVI	2.85	3.18		0.6547	0.8356
	LCI	13.81	1.82		0.6954	0.7848
	MCARI2	90.49	-0.92		0.0239	1.4049
	NDVI	0.57	4.76		0.2990	1.1905
	NDRE	18.74	1.69		0.6638	0.8244
	OSAVI	0.58	4.10		0.3002	1.1895
	SAVI	0.57	6.34		0.3014	1.1885
幂函数 Y=ax^b	GNDVI	65.25	2.64		0.6538	0.8366
	LCI	70.86	1.07		0.6980	0.7815
	MCARI2	35.10	-1.06		0.0250	1.4040
	NDVI	0.57	4.76		0.2990	1.1905
	NDRE	73.63	0.76		0.6691	0.8180
	OSAVI	34.57	4.24		0.3010	1.1889
	SAVI	220.43	4.25		0.3021	1.1879

表2. 模型及精度评价结果

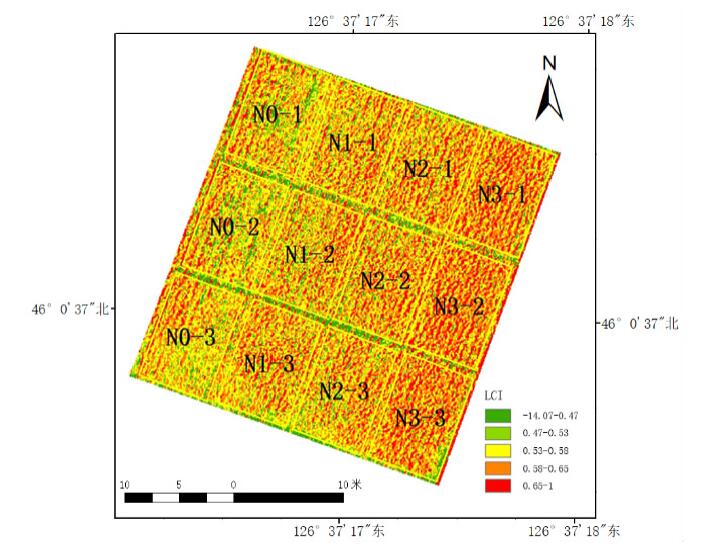

图3. 试验区LCI指数等级图

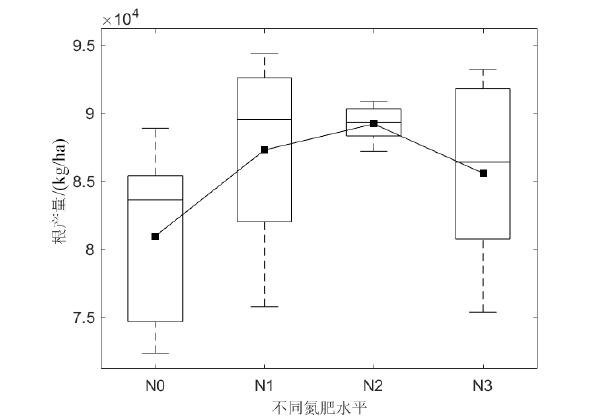

图4. 不同施氮水平的根产量

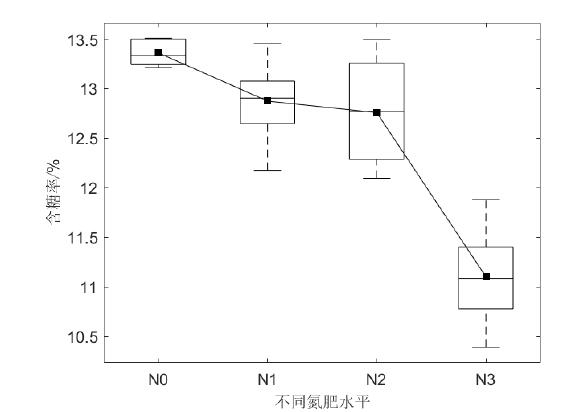

图5. 不同施氮水平的含糖率

图6. 根产量与LCI指数关系

图7. 含糖率与LCI指数关系

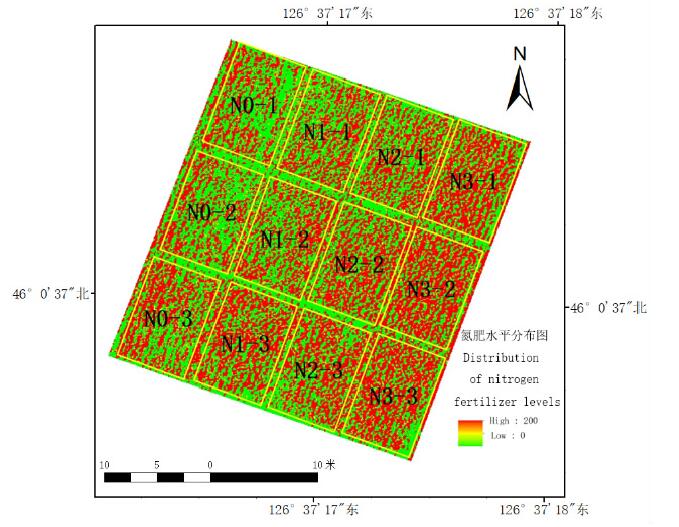

图8. 氮肥水平分布图

图9. 试验区推荐施肥图
